  我们经常在网页或者模型文件夹内看到下面这样的贴图，这种贴图是为了节省程序运算空间提高效率，如果能读取1张贴图就搞定一个模型，就尽量不会读取多个贴图来浪费空间和效率。

  有很多朋友有这样的疑惑，这样的贴图是怎么贴上的，我们下面就会以一个实例解决这个问题。笔者所用方式是最简单直观的3ds，没有使用令人眼花缭乱的CG级模型，目的是给对此技术不了解的朋友参看，因此效果并不太理想，如果您是老手，那么不建议您继续阅读：)

  我们就用上次的怪物作例子,
(本贴内的图象都是直接从屏幕截获,没有做特殊处理,效果不好,请谅解.)

请单击这里下载例子资源文件如果不能正常下载，请找Sea_Bug : P嘿嘿。

——了解一下——

  编辑贴图，您需要了解一些3D模型和贴图的基本知识（不了解也没什么关系，顺便看看也没有坏处）
  1.在3D的世界里，单体模型的可见面数一定要尽量少，不然产生的计算将会是非常恐怖（至少程序设计师一致都这么说）。
  2.3D模型以三角面为基本单位，所有东西都是由三角面拼出来的，因此，制作的模型如果最初不考虑这个问题，可能导出的模型有问题，这就是为什么我在上一次，把先box变成三角面组的原因。
  3.贴图信息不是记录在三角面上，而是纪录在顶点上。
  4.贴图文件类型最好是tga，它很方便，带有通道——虽然相比之下我更喜欢用jpg，但是也不得不说tga是个国际标准。
  5.贴图图片的宽高是 2 的n次方 X 2 的n次方,最好是正方形 这样有助于程序加载和运算。
  6.其他……请阅读技术文章。

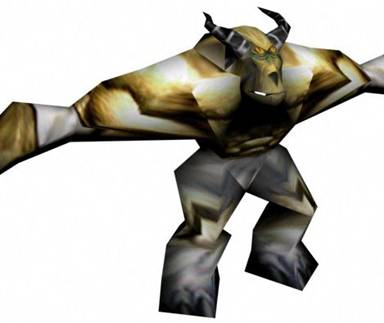

  那么好吧，我们的目的是通过这部分，解决您对UVW贴图的疑惑，让我们先看看最终的效果，以及贴图：

不得不承认这是一个很粗糙的贴图效果，如果您不觉得没有意义的话，请继续往下阅读。

——认识Unwrap UVW——

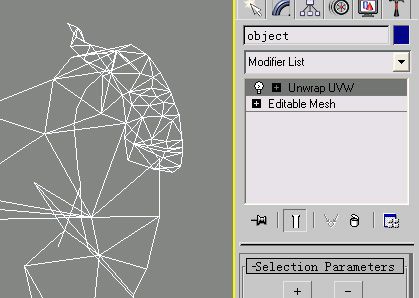

  先认识一下Unwrap UVW编辑器，该编辑器（工具）是3DMAX软件的内置编辑器，主要用于贴图编辑，您可以选择好想编辑的物体之后，在编辑器选项栏内选择启动它。如图：

  我们看到了需要编辑的物体挂上了Unwrap UVW编辑器，那么，让我们看看他的能力。

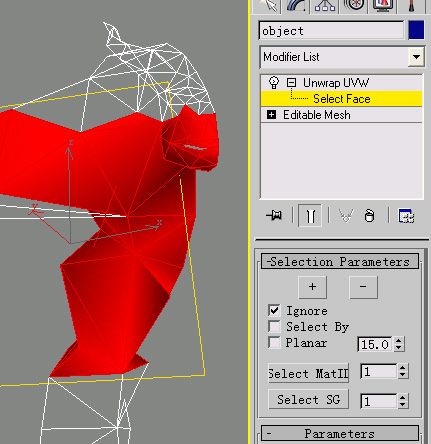

   Unwrap UVW可以使用子物体选择物体的面，就像上面所显示的这样。
  这里只将用的上的加以说明，如果您需要更多更详细的说明，请参照Discreet公司发布的官方帮助。。。。
  在以上的操作进行很顺利的情况下，请继续阅读，否则，笔者不建议您继续：）

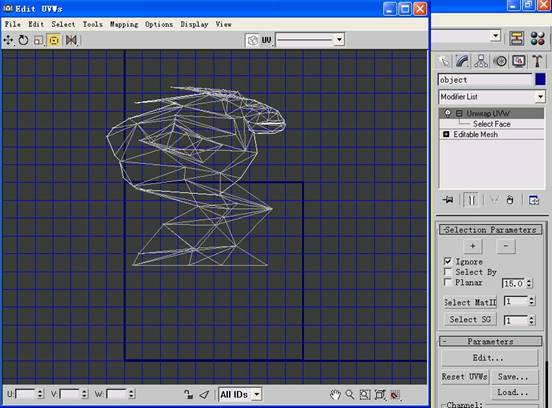

  现在点击Edit..，将会显示一个窗口名为Edit UVWs窗口，显示如下：

  中间那个就是我们可爱的怪物，它已经影射到UVWmap网格上了，我们现在要做的事情是，将它拆成我们需要的样子（注：坐标有点问题，但无伤大雅）

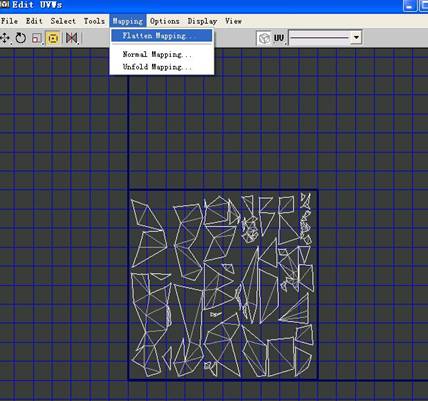

先了解一下基本的拆分功能，笔者不建议您手动拆分，并强烈建议您使用功能，选择Mapping->Flatten Mapping，怪物已经被自动拆成下面的样子（我的天）

  拆的很碎，可怜的怪物已经面目全非了，这样可不行……别紧张，这里只是展示一下它的功能，真正有用的是以下功能：

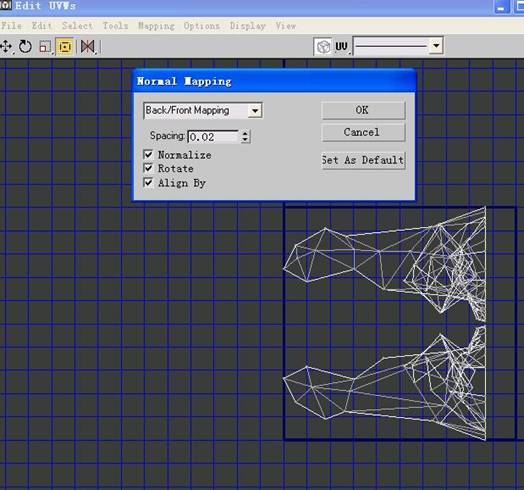

  选择Mapping->Normal Mapping，这时有多个选项，下面将展示功能的最终效果
Back/Front Mapping

Left/Right Mapping

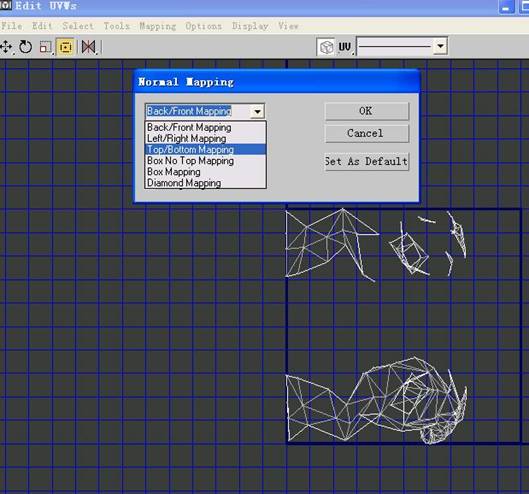

Top/Bottom Mapping

  好了，先参观到这里，其他的请自行演试，上面的几种已经足够我们用的了：P。

——现在开始——

  在经过综合考虑之后，还是先把面数最多的面部搞定，再弄其他的部位，需要在编辑器子物体选项下，选择怪物的面部，（如果您找不到如何开启Unwrap UVW的子物体，请参见"认识Unwrap UVW"），注明：从一半开始做可以更加方便的配置贴图和减少容量，前提是您的模型是对称的。

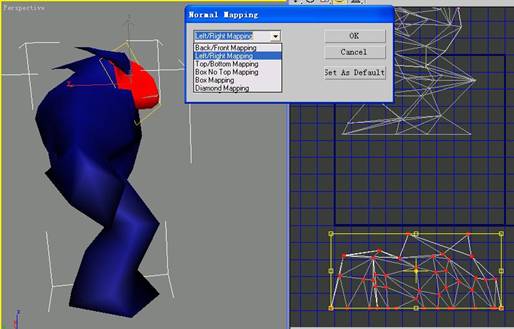

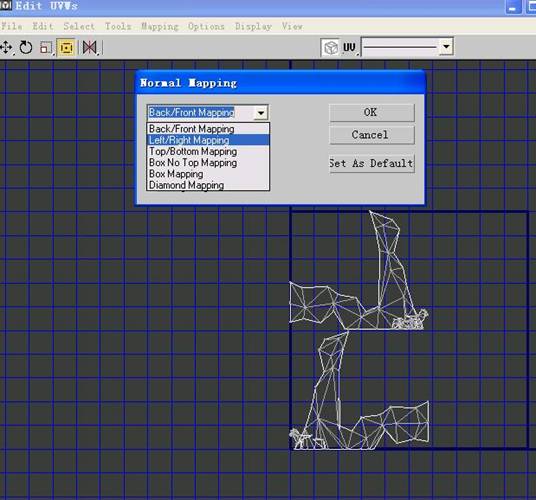

  然后在编辑器窗口内（Edit UVWs）选择Mapping->Normal Mapping使用Left/Right Mapping整理选择的面，最终是这样的：

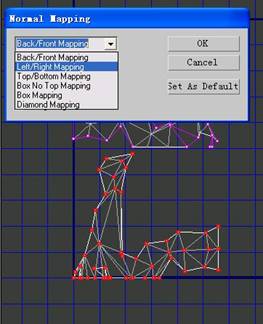

  现在我们在Edit UVWs窗口中把拆分的头放到一边，如上图所示，选择头上剩下的物件——“角”，随便您怎么选中，当然最方便的方法是在模型上选子物体。。好了，执行下图操作。得到“角”分开的上下2个片部分。

   一般情况下，“角”的纹理并不复杂，而且很重复，我们现在考虑将这个“角”的2部分合成一个整体，来保证他们的贴图接缝很完美，于是在Edit UVWs工具内调整点的贴图位置（UVW），关于点的操作您可以稍加尝试即可熟练掌握，这里就不多说了。
最终，得到这样2个片重合的结果。

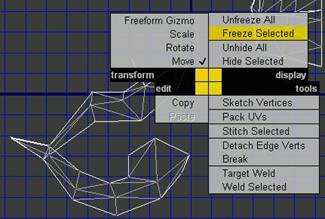

   如果您在拼接过程中有很多点点干扰您的操作，可以使用鼠标右键菜单中Freeze Selected把暂时用不上的点锁定，这样他们就不能干扰您了，需要的时候按UnFreeze All解放他们。如下图：

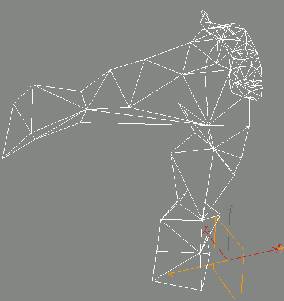

  弯弯曲曲的角制作贴图太麻烦，还是拉直了好做贴图：

  现在就是是身体了，在编辑器中选中我们的身体，错了，是怪物的身体：D

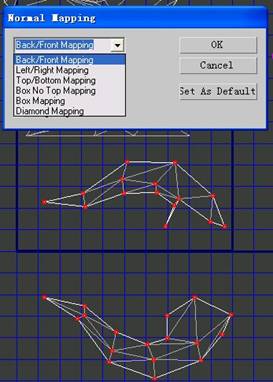

  下面操作之后，您会看到怪物身体拆分成了前后2个部分（片），这样就很容易制作贴图

  那么好，经过简单的调整，成为了右图样子，但是我们不能这样拿出手，因为还需要调整一下：

  您可能对中间空出那么多感到不理解，事实上，大多情况下，模型是需要反工修改（例如加一件武器），如果您在一开始就把贴图排的很满，那么，到时候您不得不从新调整UVW贴图坐标，而且最麻烦的是贴图也要大改。我们这时留出为以后扩展用的空间是一个很好的习惯。事实上，这个模型并不复杂（废话）。
  Ok!基本上完成了，我们把屏幕拍下来放到PhotoShop / Painter里面进行处理（Print Screen SysRq给屏幕拍照放入剪切内存，当然我是这么做的，有没有更好的方法？），调动您的各种纹理资源，按照纹路拼接或者勾画贴图，必要的时候，需要一些滤镜支持，这就看您的创意了，以下是笔者借用网上公开的《魔兽世界》的纹理而制作的一个贴图，

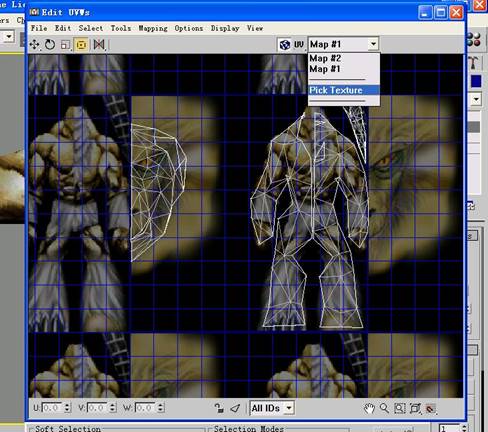

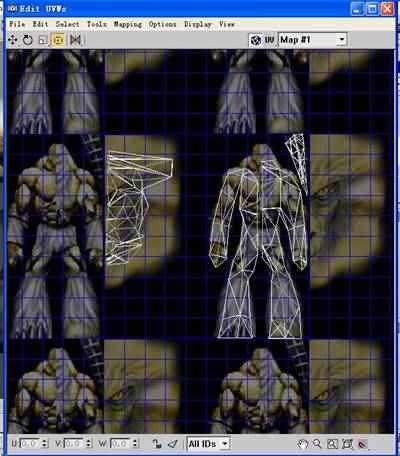

  在Edit UVWs内按照下面选择Pick Texture，可以让贴图显示在窗口内，然后进行进一步调整贴图坐标点，这是一个很有趣的过程，因为距离成功不再遥远。

  贴出来的结果就是这样子：

  但是有些部分不算协调，让我们从新调整细节，您可以多次调整，直到您或您的老板满意为止：

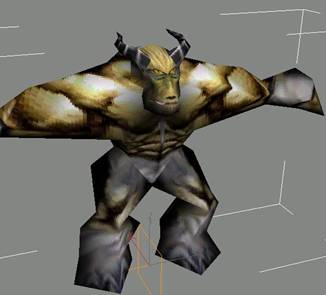

  最终效果：

  请单击这里下载例子资源文件如果不能正常下载，请找Sea_Bug : P嘿嘿。

——终结——

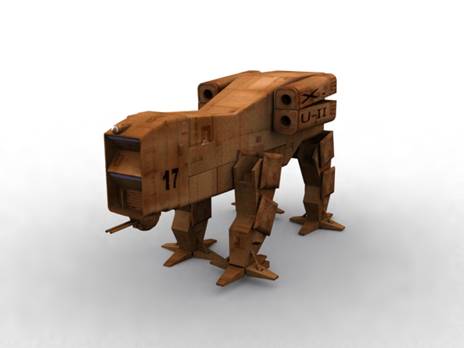

  我们在上面提过，必要的时候将物体拆分制作更容易（有提过吗？），正如你将看到下面一个模型，如果直接调整贴图，您将承受3D空间感的最大挑战，但如果是把它拆分组装，那么，一切就变得容易的多。(这是一个03年的作品)

  贴图如下：

  这里为止，是以低面模型为制作的教程，那是因为HightPoly人头的贴图教程网上很多，如果您需要了解一下高面片数的贴图方式，可以通过下面的截图说明得到有关的启示。

——来点别的——

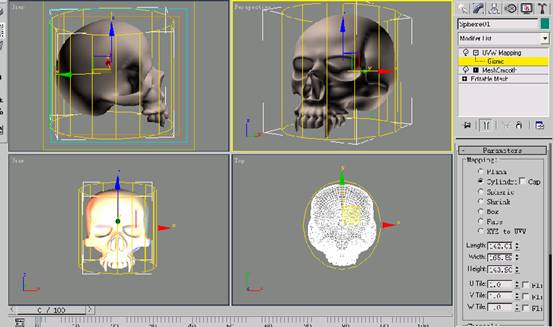

  首先，为人头配置一个UVW Mapping编辑器，并调整Cylindri或者Spheric的编辑方式，当然，这两种方法您可以任选1种，但是结果却是完全不同。

  上面是使用Cylindri的贴图方式，即圆柱方法。这时我们为头像选择Unwrap UVW修改器，看看是什么效果：
Cylindri

Spheric

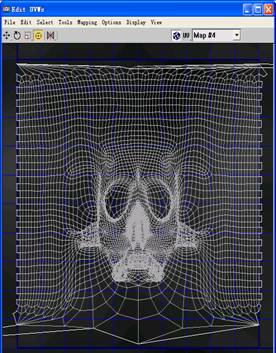

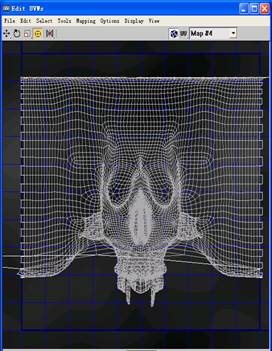

  我们在Edit UVWs窗口中可以很清楚的看到，人头（骷髅）已经被“扒”成了一个面，虽然这种情况在现实中并不多见(难道你见过吗？)，但是被“扒下”的皮确实是这个样子。
  请不要晕倒，使用上面提到的方法转入PhotoShop/Paint里画贴图吧，可以保证您在贴上的时候是您画的效果。如果您有Paint3D那么则不需要这么麻烦，Paint3D这个软件会帮助您做好“扒皮”。

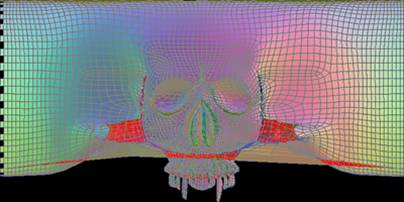

  另外，我们还可以通过插件来实现，以下是一款插件Texporter的生成效果

  如果您需要这个插件，您可以找我要: P

  现在到了结束的时候，如果您在这里解除了UVWMap的疑惑，那么我的目的就达到了，如果您有什么意见或者好的想法欢迎互相交流。
