欢迎阅读 Driving DirectX。这个月，我将通过开发一个使用 alpha 的 Direct3D 屏幕保护程序继续对 alpha 混色进行探索。

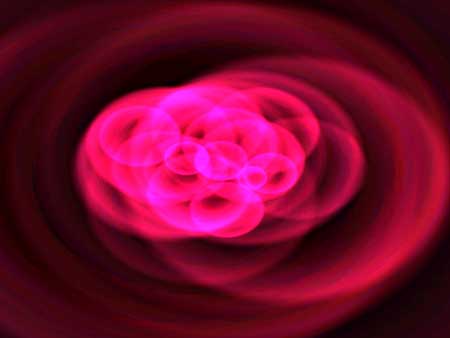

图 1. MSDNSparkles 屏幕快照
图 1 显示了该示例的一个屏幕快照；要想真正欣赏这些图像，您必须花上一定的时间来观察屏幕保护程序的形态变化。
根据 Direct3D "ScreenSaver" 示例，MSDNSparkles 屏幕保护程序将一个粒子系统与一些随机的戏法结合起来；如果这种方式与 alpha 混色相结合，就会产生梦幻般的图像。这是一个使用 ONE:ONE 操作符进行加色的示例，这会产生一些确实有趣的发光效果。
在本专栏中，我将简要概括 Direct3D 屏幕保护示例的框架，然后深入介绍 MSDNSparkles 实现其戏法的细节。我不会涉及编写 Win32 屏幕保护程序的细节，但您可以在 MSDN 上搜索讨论这一主题的文章。
引言
Direct3D 屏幕保护程序的框架由两部分组成：骨架和应用程序提供的函数，这些函数由每个屏幕保护程序覆盖。图 2 显示了 SDK 的屏幕保护程序样本工程视图。Screensaver.cpp 提供了一个使 D3DFrame 屏幕保护程序能够运行的骨架，如 d3dapp.cpp，而 d3dapp.cpp 反过来又提供了 D3DFrame 应用程序的骨架。只要提供覆盖的函数就可以得到一个屏幕保护程序。请记住，如果要对屏幕保护程序进行测试，则需要使用一个命令行参数 –s 从 Visual C++ 中将其启动。
图 2. Direct3D 屏幕保护程序样本项目视图
该骨架使用了一些类似于那些 D3DFrame 应用程序用于执行初始化、关闭和着色的函数。这些函数的原型—Initialize3DEnvironment、Cleanup3DEnvironment 和 Render3DEnvironment— 如下所示。 //--------------------------------------------------------------------------
// 局部函数原型
//--------------------------------------------------------------------------
HRESULT Initialize3DEnvironment( HWND );
HRESULT Render3DEnvironment( HWND );
VOID Cleanup3DEnvironment( HWND );
这三个函数将完成设置 Direct3D、关闭 Direct3D 和对场景进行着色的所有操作。屏幕保护程序必须完成的所有工作就是实现可以被覆盖的函数。这些函数类似于我们已经逐渐了解和喜爱的 D3Dframe 对应函数；请参见下面的函数原型。 //--------------------------------------------------------------------------
// 外部函数原型
//--------------------------------------------------------------------------
HRESULT App_ConfirmDevice( DDCAPS*, D3DDEVICEDESC* );
HRESULT App_OneTimeSceneInit();
VOID App_DeleteDeviceObjects( HWND, LPDIRECT3DDEVICE7 );
HRESULT App_InitDeviceObjects( HWND, LPDIRECT3DDEVICE7 );
HRESULT App_FrameMove( LPDIRECT3DDEVICE7, FLOAT );
HRESULT App_Render( LPDIRECT3DDEVICE7 );
HRESULT App_RestoreSurfaces();
HRESULT App_FinalCleanup();
我使用了示例中的 screensaver.cpp，并做了最少的改动。我的确发现，从注册表中读取配置数据的调用需要将参数由： if( ERROR_SUCCESS == RegOpenKeyEx( HKEY_CURRENT_USER, strRegPath, KEY_READ, NULL, &hKey ) )
调换为： if( ERROR_SUCCESS == RegOpenKeyEx( HKEY_CURRENT_USER, strRegPath, NULL, KEY_READ, &hKey ) )
该示例也未能对着色窗口可能的移动进行处理，因此我在调用 TestCooperativeLevel() 之后把以下程序块加入了 Render3Denvironment() 函数。 //请确保在屏幕控制面板中进行操作，监视事物的移动
RECT rTmp;
GetWindowRect( hWnd, &rTmp );
g_pFramework->Move(rTmp.left, rTmp.top );
Direct3D 屏幕保护程序框架确实给出了 ConfigureDialog 函数的开始部分以及一种用于存储配置数据的方法，但我尚未针对 MSDNSparkles 对其进行扩充，因为它不是一个关键细节。
样例屏幕保护程序的另一个“特征”是：它使用 WM_TIMER 对着色进行控制。在基于 Windows 2000 的操作系统上，这会产生一个适当的帧速率，但基于 Windows9x 的操作系统并不具有这样一个允许使用良好帧速率的 WM_TIMER 间隔尺寸。考虑到这种情况，我重新编写了这个屏幕保护程序，使其使用线程对着色进行控制。我没有将这部分代码包括进来，因为它是一个简单明了的线程实现。有兴趣的程序员可以考虑增加多监视器功能、电源管理和口令，因为 Direct3D 屏幕保护程序框架没有提供这些功能。
高级别视图
既然这些细节已不成为问题，我们就可以开始了。图 3 显示了 Visual Studio Workspace 窗口针对 MSDNSparkles 示例的内容。该项目由 screensaver.cpp 文件（它是从 Direct3D 示例中得到的，如上面的讨论所述）以及 sparkles.cpp 组成。
图 3. MSDNSparkles项目视图
Sparkles.cpp 包含两组函数。第一组是可以覆盖的函数，我会在后面对其进行考查。第二组包含了闪烁效果函数。为了对闪烁效果函数进行处理，MSDNSparkles 定义了它自己的小型 API，它们是 RandomTexture、RandomSparkle、InitSparkles、UpdateSparkle 和 DrawSparkle。 // 闪烁效果函数
Int RandomTexture(int overflow);
Sparkle RandomSparkle(void);
Void InitSparkles(void);
Void UpdateSparkles(void);
BOOL DrawSparkles(LPDIRECT3DDEVICE7 lpDev, D3DVECTOR from, D3DVECTOR at);
除了 RandomTexture 以外，所有这些函数都对 Sparkle 结构进行操作。Sparkle 结构包含用于每个粒子的外观和行为的信息，而每一个粒子都作为粒子系统的一部分。 //闪烁效果的结构
typedef struct t_sparkle {
int texture;
int age, cur_age; // start at age and tick down to 0
float scale, delta_scale;
D3DVECTOR position;
D3DVECTOR velocity;
D3DVECTOR color;
} Sparkle;
元素 position 和 velocity，随同 scale 和 delta_scale 一起由粒子系统使用，用于生成粒子的各个位置。元素 texture 与 color 定义作为外观随机化算法一部分的粒子外观。
外观随机化通过使用一个衰老系统对转换进行控制，其中，元素 age 与 cur_age 给出了一个倒计时系统。转换发生的方式有三种：
- 当某纹理的时限到期时，从列表中随机选择一种纹理。
- color_mode 用来生成一种基色。
- color_modifier_mode 用来以一些有趣的方式对基色进行修改。
这些随机纹理和色彩随后会对粒子的外观进行完整定义。某些精巧的随机数学方法所生成的内容确实相当奇妙。
RandomTexture 用来帮助从纹理列表中选择一种纹理。 int RandomTexture(int texture, int overflow)
{
int retVal;
if (texture == NumTextures)
{
retVal = overflow;// init to random from the n case, overflow
}
else
{
retVal = texture; // init to current in the 0..n-1 case
}
return retVal;
}
RandomSparkle 通过生成一些颜色增量值开始。它随后开始着手置入一个 Sparkles 结构，该结构用时限、标度和位置值来表示粒子。闪烁效果的纹理是通过调用 RandomTexture 选择的。随后，color_mode 和 color_modifier_mode 被用来生成该粒子的颜色。
Color_mode 确定哪一种方法被用于生成基本颜色，随机模式还是 rgb 颤动模式。随机模式只是随机地选取一种颜色。而 RGB 颤动模式则进行一些精巧的颜色增量计算，在某一颜色范围内平滑地移动。Color_modifier_mode 控制着基色的修改。可以选择四种变量：饱和色、宝石色、柔和色或亮色。这些模式中的每一种都执行一种略微不同的计算，借以对基色进行修改。 Sparkle RandomSparkle(void)
{
Sparkle ret;
static float red = 1.0f, grn = 1.0f, blu = 1.0f;
static float d_red = -(min_color_delta + rnd()*max_color_delta);
static float d_grn = -(min_color_delta + rnd()*max_color_delta);
static float d_blu = -(min_color_delta + rnd()*max_color_delta);
ret.age = min_age + (int)(rnd() * (max_age-min_age));
ret.cur_age = ret.age;
ret.scale = start_scale;
ret.delta_scale = min_delta + rnd() * (max_delta - min_delta);
ret.position = D3DVECTOR(world_size * (rnd()-rnd()), world_size * (rnd()-rnd()), world_size * (rnd()-rnd()));
ret.velocity = D3DVECTOR(0.0f);
ret.texture = RandomTexture(rand() % (NumTextures-1));
switch (color_mode)
{
case 0 : //随机
ret.color = D3DVECTOR(rnd(), rnd(), rnd());
break;
case 1 : //rgb 颤动
red += d_red;
if (red > 1.0f)
{
red = 1.0f;
d_red = -(min_color_delta + rnd()*max_color_delta);
}
else if (red < 0.0f)
{
red = 0.0f;
d_red = min_color_delta + rnd()*max_color_delta;
}
grn += d_grn;
if (grn > 1.0f)
{
grn = 1.0f;
d_grn = -(min_color_delta + rnd()*max_color_delta);
}
else if (grn < 0.0f)
{
grn = 0.0f;
d_grn = min_color_delta + rnd()*max_color_delta;
}
blu += d_blu;
if (blu > 1.0f)
{
blu = 1.0f;
d_blu = -(min_color_delta + rnd()*max_color_delta);
}
else if (blu < 0.0f)
{
blu = 0.0f;
d_blu = min_color_delta + rnd()*max_color_delta;
}
ret.color = D3DVECTOR(red, grn, blu);
break;
default :
ret.color = D3DVECTOR(0.0f, 0.5f, 1.0f);
break;
}
switch (color_modifier_mode)
{
case 0 : // 无变化
break;
case 1 : // 饱和色
ret.color /= Max(ret.color);
break;
case 2 : // 宝石色
ret.color -= Min(ret.color);
ret.color /= Max(ret.color);
break;
case 3 : // 柔和色
ret.color -= Min(ret.color);
ret.color /= Max(ret.color);
ret.color = D3DVECTOR(0.6f) + 0.4f * ret.color;
break;
case 4 : // 亮色和冷色，并可用于大多数情况
ret.color *= 1.2f;
break;
default :
break;
}
return ret;
}
InitSparkles 选择起始纹理，然后为粒子列表分配内存。一个粒子基本上是由两个三角形构成的四边形。对粒子的说明，请参见图 4。
图 4. 粒子
接下来，每个闪烁效果都通过 RandomSparkle 被随机地初始化。最后，为每个粒子生成索引绘图的下标。 void InitSparkles(void)
{
texture = 1;// 以 dx7 位图开始
sparkle = (Sparkle *)malloc(nMaxNumSparkles * sizeof(Sparkle));
for (UINT i=0; i<nCurNumSparkles; i++)
{
sparkle[i] = RandomSparkle();
}
// 设置下标
for (i=0; i<nMaxNumSparkles; i++)
{
s_indices[i*6+0] = 4*i + 0;
s_indices[i*6+1] = 4*i + 1;
s_indices[i*6+2] = 4*i + 2;
s_indices[i*6+3] = 4*i + 0;
s_indices[i*6+4] = 4*i + 2;
s_indices[i*6+5] = 4*i + 3;
}
} // InitSparkles() 结束
UpdateSparkles 将 texture_age、color_age 和 color_modifier_age 的当前值递减。随后，如果时限值已经倒数至 0，则会生成 texture （使用 RandomTexture）、color_mode 以及 color_modifier_mode 的新的随机值。此操作一旦完成，RandomSparkle 将被再次用来随机生成每个粒子下一帧的位置、纹理和颜色。最后对标度进行调整。 void UpdateSparkles(void)
{
UINT i;
//0..n 0..n-1==当前，n==随机
texture_age--;
if (texture_age == 0)
{
texture_age = min_texture_age + (unsigned int)(rnd() * (max_texture_age - min_texture_age));
texture = rand() % (NumTextures);
texture = RandomTexture(rand() % (NumTextures-1));
}
//0..1 0==随机，1==rgb 颤动
color_age--;
if (color_age == 0)
{
color_age = min_color_age + (int)(rnd()*(max_color_age – min_color_age));
color_mode = rand() % NumColorModes;
}
//0..5 0==无变化，1==饱和色，2==宝石色，3==柔和色， // 4==亮色，5==暗色和冷色，但不适用于大多数情况，
color_modifier_age--;
if (color_modifier_age == 0)
{
color_modifier_age = min_color_modifier_age + (int)(rnd()*(max_color_modifier_age - min_color_modifier_age));
color_modifier_mode = rand() % NumColorModifierModes;
}
//更新闪烁效果
for (i=0; i<nCurNumSparkles; i++)
{
sparkle[i].cur_age--;
if (sparkle[i].cur_age == 0)
{
sparkle[i] = RandomSparkle();
}
sparkle[i].scale *= sparkle[i].delta_scale;
}
} // UpdateSparkles() 结束

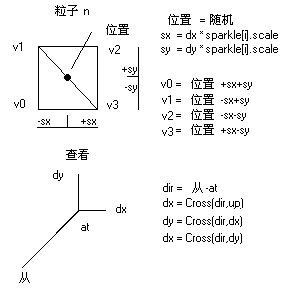

DrawSparkles 对粒子系统定位代码中使用的前面方向进行计算。该值被用来生成每个粒子各顶点的偏移量。图 5 对此进行了说明。
图 5. 粒子定位
为了提高效率，闪烁效果按绘制的纹理进行排序。索引列表及 DrawIndexedPrimitive 用来绘制粒子系统的四边形。 BOOL DrawSparkles(LPDIRECT3DDEVICE7 lpDev, D3DVECTOR from, D3DVECTOR at)
{
D3DVECTOR view_dir, position, dx, dy;
UINT i;
view_dir = Normalize(at - from);
dx = CrossProduct(view_dir, D3DVECTOR(0.0f, 1.0f, 0.0f));
dy = CrossProduct(view_dir, dx);
dx = CrossProduct(view_dir, dy);
// 绘制闪烁效果
// 为提高效率，我们要将所有使用相同纹理的闪烁效果
// 批量处理并只进行一次 DrawPrim 调用
int flags[NumTextures];
for (int tex=0; tex<NumTextures; tex++)
{
flags[tex] = 0;
}
// 计算出正在使用哪些纹理
for (i=0; i<nCurNumSparkles; i++)
{
flags[sparkle[i].texture]++;
}
// 对于每种使用的纹理，批量处理闪烁效果并进行绘制
for (tex=0; tex<NumTextures; tex++)
{
if (flags[tex] == 0)
continue;
// 设置正确的材质/纹理组合
lpDev->SetTexture(0,g_ptexSparkleTextures[tex]);
//建造用于批处理的四边形
int num = 0;
for (i=0; i<nCurNumSparkles; i++)
{
if (sparkle[i].texture != tex)
continue;
D3DVECTOR sx = dx * sparkle[i].scale;
D3DVECTOR sy = dy * sparkle[i].scale;
float color_scale = (float)sparkle[i].cur_age / sparkle[i].age;
D3DVECTOR cur_color = sparkle[i].color * color_scale;
D3DCOLOR color = D3DRGB(cur_color[0], cur_color[1], cur_color[2]);
position = sparkle[i].position;
s_mesh[num*4+0] = D3DLVERTEX(position+sx+sy, color, 0, 1.0f, 1.0f);
s_mesh[num*4+1] = D3DLVERTEX(position-sx+sy, color, 0, 0.0f, 1.0f);
s_mesh[num*4+2] = D3DLVERTEX(position-sx-sy, color, 0, 0.0f, 0.0f);
s_mesh[num*4+3] = D3DLVERTEX(position+sx-sy, color, 0, 1.0f, 0.0f);
num++;
}
// 已完成批处理的创建，现在进行着色
if (lpDev->DrawIndexedPrimitive(D3DPT_TRIANGLELIST, D3DFVF_LVERTEX, (LPVOID)s_mesh,
4*flags[tex], s_indices,6*flags[tex], 0) != D3D_OK)
return FALSE;
}
return TRUE;
} // DrawSparkles() 结束
图 6 和图 7 显示了由 alpha 混色粒子系统产生的图像的附加屏幕快照。

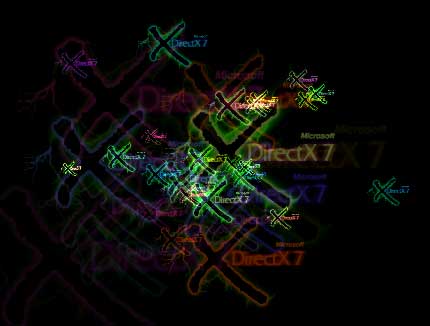

图 6. MSDNSparkles 屏幕快照 2

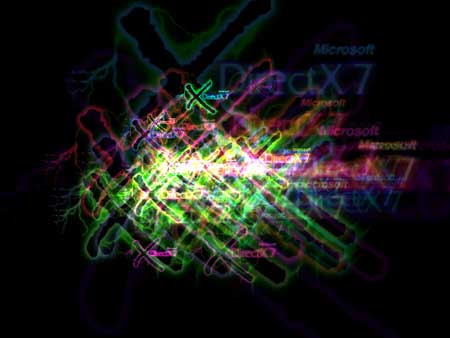

图 7. MSDNSparkles 屏幕快照 3
MSDNSparkles 的内部构件
让我们继续探讨过载应用程序函数的实现过程。我在下面重新列出了函数的原型，这样您就不必回卷到本文开始的地方。我将对 Direct3D 屏幕保护程序框架允许覆盖的每个过载函数进行考查。 //--------------------------------------------------------------------------
// 外部函数原型
//--------------------------------------------------------------------------
HRESULT App_ConfirmDevice( DDCAPS*, D3DDEVICEDESC* );
HRESULT App_OneTimeSceneInit();
VOID App_DeleteDeviceObjects( HWND, LPDIRECT3DDEVICE7 );
HRESULT App_InitDeviceObjects( HWND, LPDIRECT3DDEVICE7 );
HRESULT App_FrameMove( LPDIRECT3DDEVICE7, FLOAT );
HRESULT App_Render( LPDIRECT3DDEVICE7 );
HRESULT App_RestoreSurfaces();
HRESULT App_FinalCleanup();
ConfirmDevice
MSDNSparkles App_ConfirmDevice 函数验证设备是否能够进行 ONE:ONE alpha 混色。这是 alpha 最简单的形式 — 并且，根据我的经验，所有的显卡都可以执行这种 alpha 混色。下面是 MSDNSparkles 实现 App_ConfirmDevice 的过程。 HRESULT App_ConfirmDevice( DDCAPS* pddDriverCaps,
D3DDEVICEDESC7* pd3dDeviceDesc )
{
// 获取 triangle caps（硬件或软件），并检验 alpha 混色
LPD3DPRIMCAPS pdpc = &pd3dDeviceDesc->dpcTriCaps;
if( 0 == ( pdpc->dwSrcBlendCaps & pdpc->dwDestBlendCaps & D3DBLEND_ONE ) )
return E_FAIL;
return S_OK;
}
OneTimeSceneInit
App_OneTimeSceneInit 函数首先给随机数生成器播种，并设置背景颜色和初始化纹理列表。然后，它使用纹理列表创建 MSDNSparkles 使用的纹理。最后，调用 InitSparkles 对粒子系统进行初始化。 HRESULT App_OneTimeSceneInit()
{
// 给随机数生成器播种
srand(time(0));
//初始化背景颜色
bckColor = D3DRGB(0,0,0);
//装载纹理数据
memcpy(g_szSparkleTextures[0],"dx5.bmp",sizeof("dx5.bmp"));
memcpy(g_szSparkleTextures[1],"dx7.bmp",sizeof("dx7.bmp"));
memcpy(g_szSparkleTextures[2],"flare1.bmp",sizeof("flare1.bmp"));
memcpy(g_szSparkleTextures[3],"flare2.bmp",sizeof("flare2.bmp"));
memcpy(g_szSparkleTextures[4],"flare3.bmp",sizeof("flare3.bmp"));
memcpy(g_szSparkleTextures[5],"flare4.bmp",sizeof("flare5.bmp"));
memcpy(g_szSparkleTextures[6],"flare5.bmp",sizeof("flare5.bmp"));
memcpy(g_szSparkleTextures[7],"flare6.bmp",sizeof("flare6.bmp"));
memcpy(g_szSparkleTextures[8],"flare7.bmp",sizeof("flare7.bmp"));
memcpy(g_szSparkleTextures[9],"flare8.bmp",sizeof("flare8.bmp"));
memcpy(g_szSparkleTextures[10],"shine1.bmp",sizeof("flare1.bmp"));
memcpy(g_szSparkleTextures[11],"shine2.bmp",sizeof("flare2.bmp"));
memcpy(g_szSparkleTextures[12],"shine3.bmp",sizeof("flare3.bmp"));
memcpy(g_szSparkleTextures[13],"shine4.bmp",sizeof("flare5.bmp"));
memcpy(g_szSparkleTextures[14],"shine5.bmp",sizeof("flare5.bmp"));
memcpy(g_szSparkleTextures[15],"shine6.bmp",sizeof("flare6.bmp"));
for ( int i = 0; i < NumTextures; i++)
D3DTextr_CreateTextureFromFile( (char *)g_szSparkleTextures[i] );
InitSparkles();
return S_OK;
}
InitDeviceObjects
App_InitDeviceObjects 函数使用 helper 函数 SetTextureState、SetRenderState 和 SetViewState。这些函数分别对纹理列表、应用程序所使用的着色状态和查看系统进行设置。请注意，已启用了alpha 混色，混色状态将为加色而设置成 ONE:ONE。 void SetTextureState(LPDIRECT3DDEVICE7 pd3dDevice )
{
// 设置纹理状态
D3DTextr_RestoreAllTextures( pd3dDevice );
// 装载纹理表面
for( int i=0; i<NumTextures; i++ )
g_ptexSparkleTextures[i] = D3DTextr_GetSurface( (char *)g_szSparkleTextures[i]);
}
void SetRenderState(LPDIRECT3DDEVICE7 pd3dDevice )
{
// alpha 混色状态
pd3dDevice->SetRenderState(D3DRENDERSTATE_ALPHABLENDENABLE, TRUE);
pd3dDevice->SetRenderState(D3DRENDERSTATE_SRCBLEND, srcBlend);
pd3dDevice->SetRenderState(D3DRENDERSTATE_DESTBLEND, dstBlend);
// 过滤器状态
pd3dDevice->SetTextureStageState(0,D3DTSS_MINFILTER, D3DFILTER_LINEAR);
pd3dDevice->SetTextureStageState(0,D3DTSS_MAGFILTER, D3DFILTER_LINEAR);
pd3dDevice->SetTextureStageState(0,D3DTSS_MIPFILTER, D3DFILTER_LINEAR);
// 设置非纹理着色状态
pd3dDevice->SetRenderState(D3DRENDERSTATE_DITHERENABLE, FALSE);
pd3dDevice->SetRenderState(D3DRENDERSTATE_SPECULARENABLE, FALSE);
pd3dDevice->SetRenderState(D3DRENDERSTATE_ZWRITEENABLE, FALSE);
pd3dDevice->SetRenderState(D3DRENDERSTATE_ZENABLE, FALSE);
pd3dDevice->SetRenderState(D3DRENDERSTATE_CULLMODE, D3DCULL_NONE);
// 注：在 DX7 中，要关闭顶点照明，需要将 D3DRENDERSTATE_LIGHTING 设置为 FALSE
// （并改用 D3DLVERTEX 中的颜色）
pd3dDevice->SetRenderState( D3DRENDERSTATE_LIGHTING, FALSE );
}
void SetViewState(LPDIRECT3DDEVICE7 pd3dDevice )
{
// 获取宽高比
pd3dDevice->GetViewport(&vp);
FLOAT fAspect = ((FLOAT)vp.dwHeight) / vp.dwWidth;
// 设置变换矩阵
D3DUtil_SetProjectionMatrix( proj, g_PI/4,//1.0f;
fAspect,1.0f, MAX_DIST );
pd3dDevice->SetTransform( D3DTRANSFORMSTATE_PROJECTION, &proj);
D3DUtil_SetViewMatrix( view, from, at, up );
pd3dDevice->SetTransform( D3DTRANSFORMSTATE_VIEW, &view);
D3DUtil_SetIdentityMatrix( world );
pd3dDevice->SetTransform( D3DTRANSFORMSTATE_WORLD, &world);
}
HRESULT App_InitDeviceObjects( HWND hWnd, LPDIRECT3DDEVICE7 pd3dDevice )
{
// 检查参数
if( NULL==pd3dDevice )
return E_INVALIDARG;
// 设置纹理状态
SetTextureState( pd3dDevice );
// 设置着色状态
SetRenderState( pd3dDevice );
// 设置查看系统
SetViewState( pd3dDevice );
return S_OK;
}
FrameMove
App_FrameMove 函数使用 UpdateSparkles 对粒子系统模拟进行更新。 HRESULT App_FrameMove( LPDIRECT3DDEVICE7 pd3dDevice, FLOAT fTimeKey )
{
// 好，现在可以使用闪烁效果了
UpdateSparkles();
return S_OK;
}
着色
App_Render 函数相当简单。首先，我们使用时间和 RandomViewpoint 随时间的推移对视点进行修改。然后我们让 DrawSparkles 绘制粒子系统。太简单了！ void RandomViewpoint(LPDIRECT3DDEVICE7 pd3dDevice,float tic)
{
float fromX, fromY, fromZ;
fromX = (float)sin(tic*0.59);
fromZ = (float)cos(tic*0.59);
if ( texture <= 9 )
fromY = (float)sin(tic*0.72);
else
fromY = (float)cos(tic*0.72);
from = D3DVECTOR(orbit_size*fromX, orbit_size*fromY, orbit_size*fromZ );
D3DUtil_SetViewMatrix( view, from, at, up );
pd3dDevice->SetTransform( D3DTRANSFORMSTATE_VIEW, &view);
}
HRESULT App_Render( LPDIRECT3DDEVICE7 pd3dDevice )
{
static float tic = -rnd() * 10000.0f;
// 清除取景框
pd3dDevice->Clear( 0UL, NULL, D3DCLEAR_TARGET, bckColor, 1.0f, 0L );
// 开始场景
if( FAILED( pd3dDevice->BeginScene() ) )
return S_OK; // Don't return a "fatal" error
// tic 来回移动物品
tic += 0.005f;
// 在随机定位中使用
start_scale = 0.05f + (float)(sin(tic * 0.100) + 1.0f)*0.4f;
world_size = 0.10f + (float)(cos(tic * 0.072) + 1.0f)*10.0f;
// 修改取景框
RandomViewpoint(pd3dDevice,tic);
// 绘制闪烁效果
if (!DrawSparkles(pd3dDevice, from, at))
return E_FAIL;
// 结束场景
pd3dDevice->EndScene();
return S_OK;
}
DeleteDeviceObjects
App_DeleteDeviceObjects 函数使纹理列表中的纹理失效。 VOID App_DeleteDeviceObjects( HWND hWnd, LPDIRECT3DDEVICE7 pd3dDevice)
{
D3DTextr_InvalidateAllTextures();
}
RestoreSurfaces<
对于 MSDNSparkles 示例，App_RestoreSurfaces 为空操作。 HRESULT App_RestoreSurfaces()
{
return S_OK;
}
FinalCleanup
App_FinalCleanup 函数删除闪烁效果列表所使用的内存。 HRESULT App_FinalCleanup()
{
free(sparkle);
return S_OK;
}

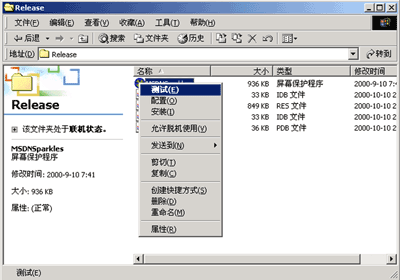

MSDNSparkles 的实现过程到此结束。当您构建这个项目时，可以通过用鼠标右键单击 MSDNSparkles.scr 文件，对产生的屏幕保护程序进行测试、配置和安装。图 6 对此进行了说明。结果是基本的，但也不无快意。
单击可查看较大的图像 (14.8 KB)
图 8. 单击右键可对屏幕保护程序进行测试、配置和安装
结语
欢迎您反馈意见。欢迎通过下面的地址给我写信，请附上您的意见、问题、对专题的看法，或是您自己关于本专栏所涉及专题的观点变化的链接。尽管如此，请不要期待个别回信或向我发送需求技术支持的问题。请记住，Microsoft 保持着一个活跃的邮件列表 DirectXDev，它是一个志趣相投的开发人员共享信息的论坛。可以在 http://DISCUSS.MICROSOFT.COM/archives/DIRECTXDEV.html（英文）找到相应的 Web 界面。提问前请阅读 http://msdn.microsoft.com/library/techart/dxfaq2.htm（英文）上的常见问题解答。
归档的 Driving DirectX 专栏文章
|
